数字音频+模拟音频数字光端机(1-24路立体声)Broa

数字音频+模拟音频数字光端机(1-24路立体声)

日期:2013/3/21 文章来自：www.glhuashi.com

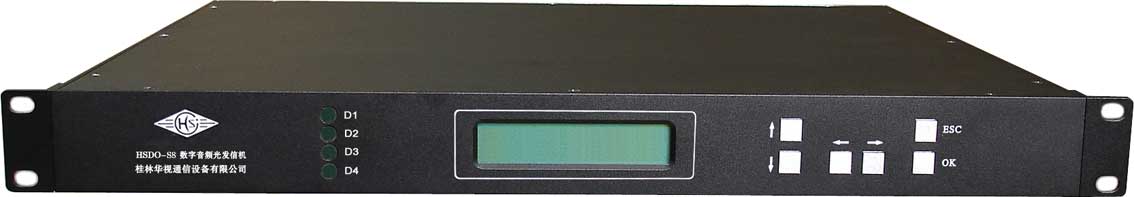

                                 HSDO-S8数字/模拟音频数字光端机

    HSDO-S8 数字/模拟音频数字光端机采用先进的数字编解码转换技术，提供高品质的具备模拟音频和数字音频接口的光纤传输通道，通过单模光纤可传送一百多公里，能在一根光纤中使用单一光频点传输1～24路立体声广播节目，模拟音频符合国家广播级标准，数字音频格式符合国际通用的AES/EBU标准，质量稳定可靠，特别适用于需要数字音频接口和模拟音频接口的广播信号传输系统。

技术规范
模拟音频技术指标：
    ★ 接口：          XLR(卡侬) 平衡
    ★ 阻抗：          600Ω
    ★ 量化位数：      24位
    ★ 取样频率：      48KHz
    ★ 频率响应：      20～20KHz   ±0.35dB
    ★ 信噪比：        ＞90dB
    ★ 失真度：        ＜0.05%
    ★ 动态范围：      ＞95dB
    ★ 串扰：          ＜-90dB
    ★ 最大输出：      +12dBm
    ★ 音频通道数量：  2～48

数字音频指标：
    ★ 通道数量：         1～24
    ★ 信号格式：         AES/EBU（AES3-1992，ANSI S4.40-1992，IEC60958）
    ★ 接口方式：         XLR（卡侬）平衡
    ★ 输入输出阻抗：     110Ω
    ★ 量化位数：         24位
    ★ 取样频率：         48KHz
    ★ 抖动：             ＜20ns
    ★ 输入信号电平：     0.2～7.0VP-P
    ★  输出信号电平：     5VP-P
说明：4路数字音频/8路模拟音频为1U机型，4路立体声以上则需用2U或3U机型

光接口参数：
    ★ 光纤连接器：    可选FC/PC、FC/APC或SC/PC等
    ★ 光纤数量：      1
    ★ 光纤类型：      单模或多模
    ★ 波长：          850nm，1310nm，1550nm
    ★ 发射功率：      -12～+3dBm
    ★ 接收灵敏度：    -37dBm

其他：
    ★ 工作温度：      0～50℃
    ★ 外型：          19”1U标准机箱
    ★ 供电电源：      AC220V±15%
