AML多路数字微波 HS11-AML
日期:2013/3/21  文章来自:www.glhuashi.com

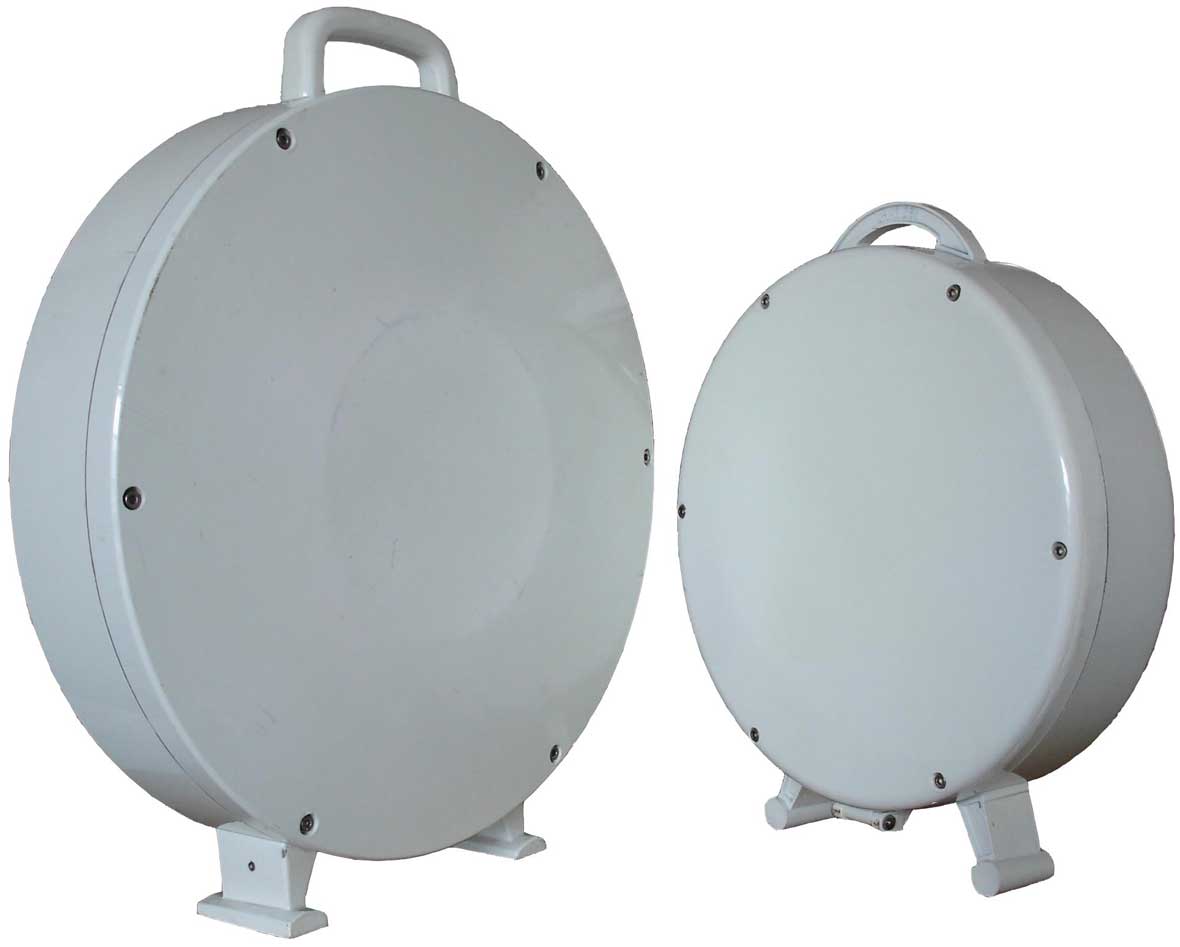

AML多路数字微波 HS11-AML


特点
    ★ 广泛用于多路数字电视网络(国标DTMB-T、DVB-C、DVB-S)、CATV网络的载波或信源传输
    ★ 工作频率可选用11GHz以上频段,频率高,不容易受干扰;
    ★ 传输带宽高达500MHz,容量大,传输节目多;
    ★ 微波收发信机本振源采用进口原装恒温锁相源(CTI),以保证极高的频率稳定度;
    ★ 发射功放采用进口原装高线性功放(FUJITSU),采用全固态砷化镓场效应管技术,混频器、电源模块等都采用原装进囗器件,保证了系统的高可靠、高稳定、高寿命;
    ★ AML收发信设备选用室外型,与室外微波天线扣接,微波射频连接损耗小。
 发射机技术指标
    输入频率:           48.5~860MHz
    输出频率:           5.9~13.25GHz(6/7/8/11/13GHz)
    输入电平:           85±5dBμV
    典型发射功率:       5W、8W、10W(每路线性输出功率≥+10dBm)
    总增益:             48dB
    射频输出接口:       N/BJ-84/BJ-120波导,阻抗50Ω
    中频输入接口:       N型,阻抗50Ω
    幅频特性:           ≤3dB
    本振频率稳定度:     ≤±2×10-7
    本振相位噪声:        <-100dbc/Hz@10KHz
    三阶互调:           -48dBc/0.5W
    供电电源:           AC 220V/50Hz或 DC -48V(-36V~-72V)
    电源功耗:           ≤80W
    工作温度:           -55℃~+60℃
    相对湿度:           ≤95%
 接收机技术指标
    输入频率:           5.9~13.25GHz(6/7/8/11/13GHz)
    输出频率:           48.5~860MHz
    输入电平:           -25~-70dBm
    输出电平:           ≥80dBμV
    总增益:             52dB
    射频输入接口:       N/BJ-84/BJ-120波导,阻抗50Ω
    中频输出接口:       N型,阻抗50Ω
    噪声系数:           ≤3.0dB
    幅频特性:           ≤3dB
    本振频率稳定度:     ≤±2×10-7
    本振相位噪声:        <-100dbc/Hz@10KHz
    接收AGC范围:         -25dBm~-45dBm
    供电电源:            AC 220V/50Hz或 DC -12V(-12V~-15V)
    电源功耗:           ≤35W
    工作温度:           -55℃~+60℃
    相对湿度:           ≤95%
